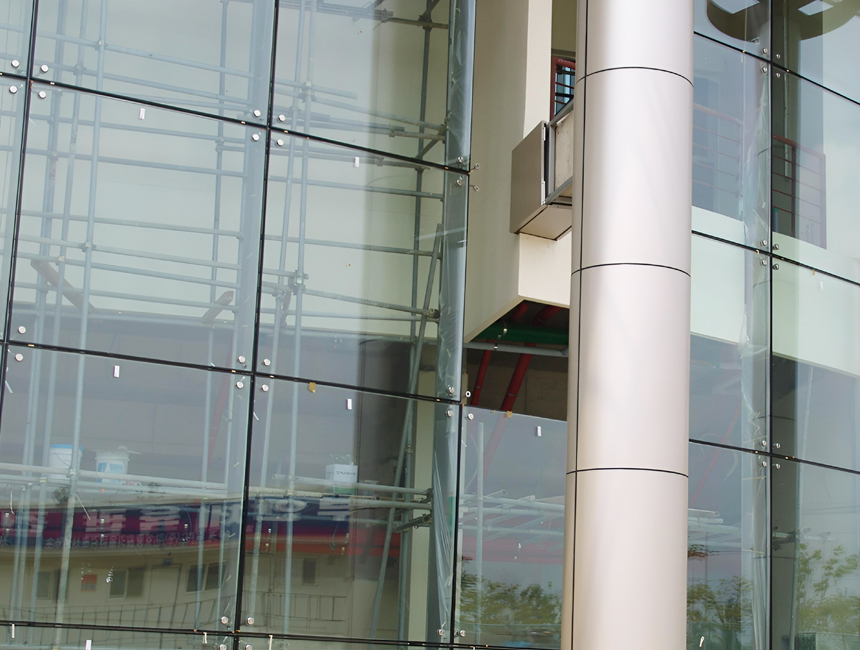

VERRE FIXE PAR POINT (VERRE SPIDER)

VERRE FIXÉE PAR POINTS ( VITRAGE SPIDER )

Des tuyaux porteurs en acier inoxydable ou en acier (profils) sont utilisés en fonction de l'utilisation prévue du bâtiment et des exigences spécifiques. Le verre trempé ou laminé est préféré dans les systèmes de vitrage Spider, mais le verre trempé, avec un niveau de sécurité élevé, spécialement fabriqué, est le plus préféré.

Les épaisseurs de verre sont calculées en fonction de la largeur et de la hauteur de la zone d'utilisation, et les valeurs statiques sont calculées avant de sélectionner les propriétés du verre. Pour l'étanchéité, un silicone résistant aux ultraviolets est utilisé dans les joints horizontaux et verticaux entre les verres. Les principaux porteurs du système sont fabriqués en acier ordinaire ou en acier inoxydable conformément aux exigences architecturales.

SPIDER GLASS AVEC PORTEURS EN ACIER

Les tubes en acier derrière la surface du verre offrent une apparence élégante et moderne grâce à la finition mate, brillante et peinte des porteurs.

Les principaux porteurs du système sont fabriqués en acier ordinaire ou en acier inoxydable conformément aux exigences architecturales.
Les poutres de support en acier varient considérablement, avec une attention particulière portée aux détails et à l'artisanat. L'infrastructure peut être construite à l'aide de colonnes tubulaires ou de treillis complexes et d'autres sous-structures en acier détaillées, souvent fabriquées selon les normes les plus élevées. Ce type de solution est adapté aux façades verticales ainsi qu'aux applications de vitrage de plafond.

De tels systèmes sont souvent combinés avec des systèmes de barres de tension ou de câbles, offrant une solution hybride pour minimiser l'acier et augmenter la transparence. Les charges de neige, les pressions du vent négatives et les exigences de pente sont des considérations essentielles de la conception. Les éléments en tiges ou câbles peuvent être intégrés dans la conception en fonction des dimensions des panneaux de verre, et des systèmes de tension latérale sont souvent utilisés pour stabiliser la structure de la façade.

VITRAGE SPIDER SOUTENU PAR CÂBLE

Cable net supporting solutions represent the ultimate elegant minimalistic structural glazing providing optimum façade transparency. Cable supported facades, often called cable nets, are used where large expanses of glass are required to enclose huge spaces, with limited intrusion from supporting structure. This structural system supports glass by pre-stressed cables in a net geometry, providing a very flat design.

The horizontal cables are tensioned against the adjacent building structures and the vertical ones between the roof structure and the ground. Cables are locked together with stainless steel clamps, which also hold the glass panes.

VITRAGE FIXE PAR ARAIGNÉE (SPIDER FIXED GLAZING)

La structure en acier peut utiliser des tubes en acier circulaires ou des barres, ou des charnières en acier de type ventre de poisson soutenant la structure, ou d'autres formes de charnières structurelles. Les griffes d'araignée sont installées entre la structure en acier et le panneau de verre, avec ses quatre coins fixés. Les fixations des griffes d'araignée passent par les trous du panneau de verre et serrent le panneau de verre après avoir été fixées. Cette structure de connexion est flexible dans le choix des matériaux et simple à installer.

✓ Paroi rideau à fixation ponctuelle soutenue par câble tendu auto-équilibré :
Elle est composée de câbles de traction ou de tiges et d'une structure en acier, avec la force précontrainte dans le câble de traction ou la tige maintenant l'ensemble équilibré et stable. Elle peut supporter une charge extérieure en réduisant la charge transférée à la structure principale. Lors de la conception, la force précontrainte du câble de traction ou de la tige doit être prise en compte à l'avance. La précontrainte de la tension doit être spécifiée à l'avance. L'installation réelle doit être réalisée en stricte conformité avec les normes prescrites.

✓ Paroi rideau à fixation ponctuelle par câble simple :
Elle est soutenue par des réseaux de câbles souples concaves, composée de câbles suspendus à grande échelle et d'un système de réseau de fils croisés à une seule couche. Le système de réseau de câbles suspendus à grande échelle forme différents murs rideaux concaves grâce à la technologie avancée de recherche de forme. Ce système possède une capacité exceptionnelle de résistance aux tremblements de terre entre le câble à grande échelle et le réseau de fils à une seule couche.

✓ Paroi rideau à fixation ponctuelle soutenue par nervure en verre :
Ce système ne comporte pas de structure en acier, la nervure en verre étant utilisée pour le soutien. Les griffes d'araignée sont reliées à la nervure en verre épaisse et résistante, et les fixations des griffes d'araignée passent par les trous du panneau de verre, le serrant après avoir été fixées. Le sommet de la nervure en verre est fixé comme une connexion suspendue, et la base est une connexion flexible.
